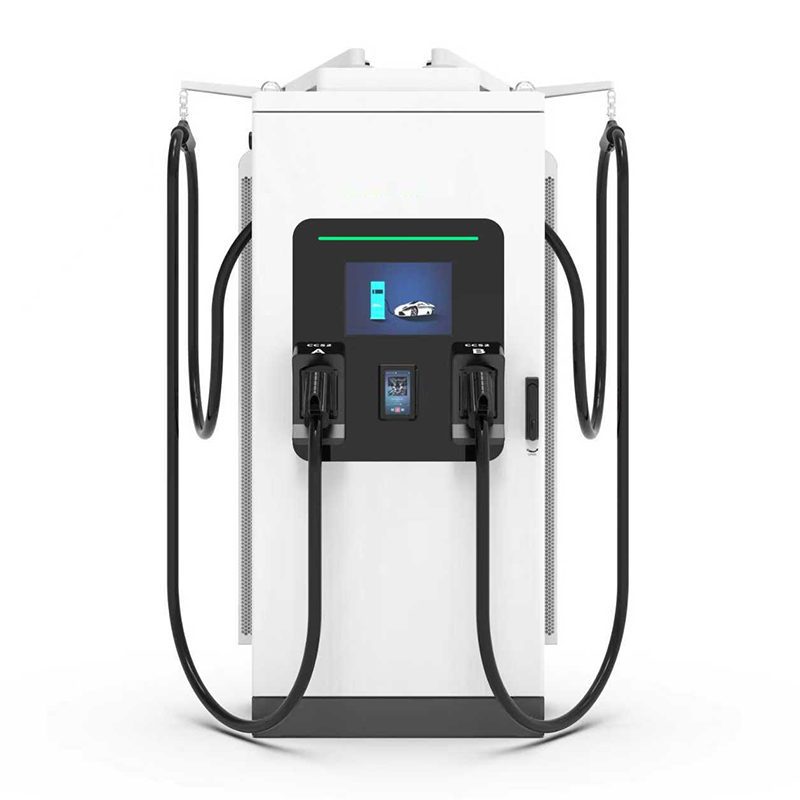

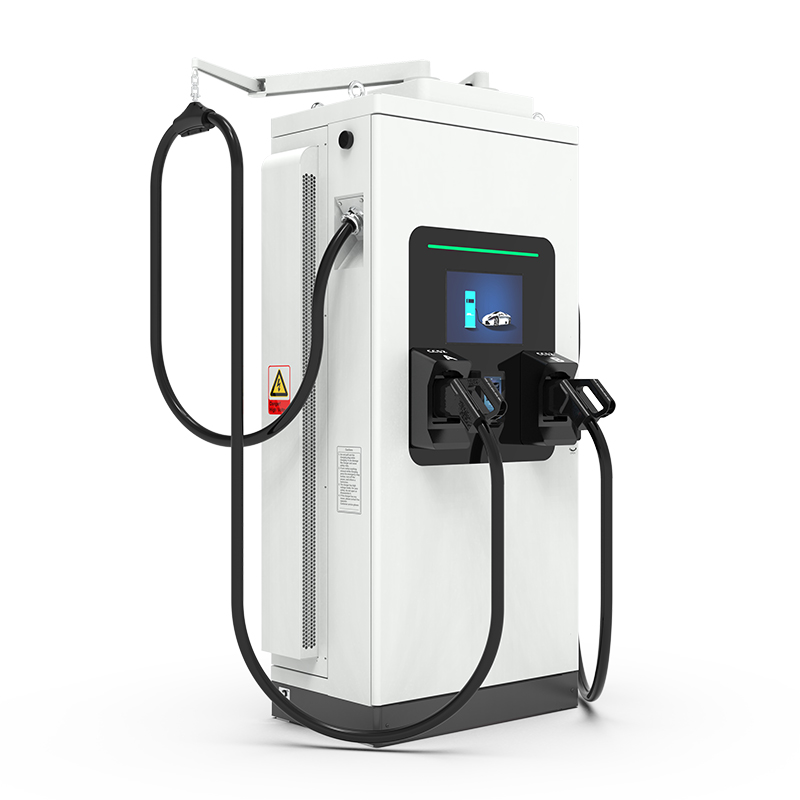

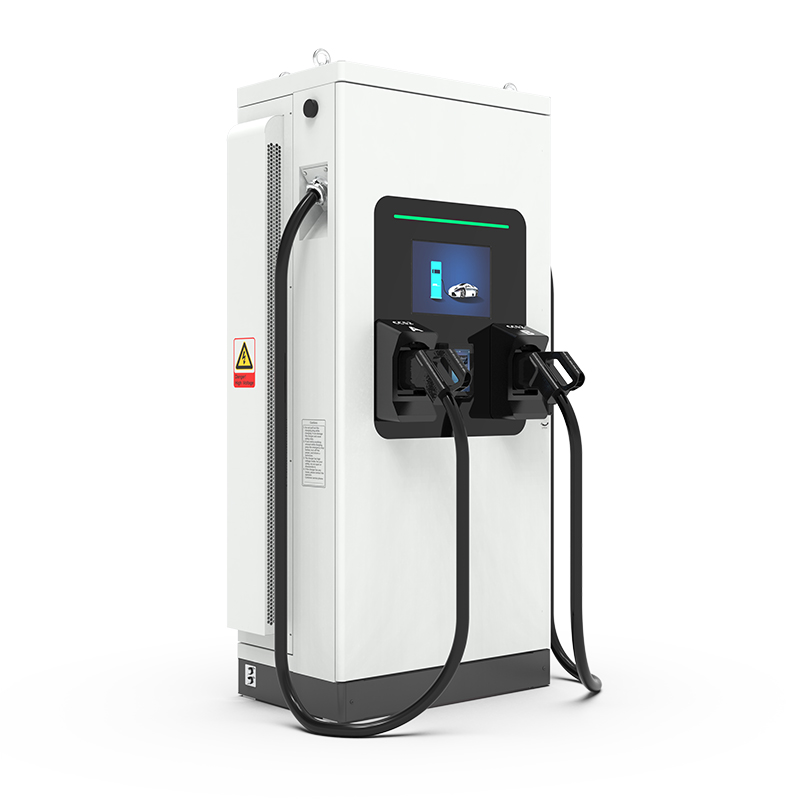

Ce rapide DCCe chargeur est conçu pour offrir une protection élevée, une efficacité supérieure et une compatibilité totale avec les normes de recharge mondiales pour véhicules électriques, notamment CCS2 et GB/T. Destiné aux stations de recharge commerciales et publiques, ce chargeur CC haute efficacité présente une structure compacte tout-en-un et une protection IP55, ce qui le rend idéal pour la recharge de véhicules électriques en extérieur, même dans des environnements difficiles.
Grâce à ses modules de puissance entièrement encapsulés atteignant un rendement de conversion jusqu'à 96 %, notre chargeur pour véhicules électriques garantit des performances fiables et une longue durée de vie, même à des températures extrêmes allant de -30 °C à +50 °C. Sa large plage de tension (200-1000 V) et sa puissance de sortie constante assurent une charge rapide et stable pour toutes les plateformes de véhicules électriques.
Caractéristiques du système de recharge pour véhicules électriques :
Modules entièrement encapsulés : protection industrielle et haute efficacité
Rendement de conversion de 96 % : la technologie entièrement encapsulée protège de l’humidité, de la poussière et de la corrosion, assurant un fonctionnement stable de -30 °C à +50 °C sans perte de puissance. Conforme à la norme IEC 61851-23:2023 : compatible avec les interfaces CCS2 et GB/T, certifié CE/CB.
Indice de protection IP55 + Conception de refroidissement efficace
Protection multi-environnement : Indice de protection IP55 avec triple revêtement étanche, prolongeant la durée de vie.
Des conduits d'air optimisés avec des ventilateurs intelligents garantissent un faible niveau sonore.
Large plage de tension (200-1000 V) et puissance constante
Compatibilité totale avec les véhicules : la sortie 200-1000V couvre les plateformes 400V/2400V, aucune chute de courant à basse tension, augmentation de la vitesse de 30%.
Gestion intelligente
Exploitation et maintenance à distance : communication 4G/Ethernet via OCPP pour les diagnostics, les mises à jour et les paiements à distance (application/RFID/code QR/recharge automatique).
Conception compacte et conviviale
Haute densité de puissance : sa structure tout-en-un minimise l'encombrement et simplifie son fonctionnement.
Le système de gestion des câbles facilite la manipulation et simplifie l'utilisation.
Spécifications techniques
| SPÉCIFICATION | MODÈLE | 240KE02-M01 | 180KE02-M01 | 160KE02-M01 | 120KE02-M01 |
| Alimentation électrique | Phases / Lignes | triphasé + neutre + PE | |||
| Tension | CA 400 V ± 10 % | ||||
| Actuel | 364A | 273A | 243A | 182A | |
| Fréquence | 50/60 Hz | ||||
| Puissance de sortie | Tension | 200 à 1000 V CC | |||
| Actuel | CCS2 : 300 A ; GB/T : 250 A | ||||
| Pouvoir | Max. 240 kW | Max. 180 kW | Max. 160 kW | Max. 120 kW | |
| Mode de recharge | entre-temps | ||||
| Conception de la structure | Méthode d'installation | Pied de sol | |||
| Prise de recharge | CCS2+CCS2 CCS2+GBT GBT+GBT | ||||
| Longueur du câble | 5,0 m | ||||
| Indicateur LED | Oui | ||||
| IHM | Écran tactile couleur de 10 pouces | ||||
| Mode de paiement | Application/Carte RFID/Code QR/Recharge automatique | ||||
| efficacité maximale | ≥96% | ||||
| Facteur de puissance | > 0,99 (plage de charge : 50 % à 100 %) | ||||
| Harmoniques | iTHD < 5% | ||||
| RCD | Oui | ||||
| CMS (câble) Système de gestion) | Facultatif | ||||
| Dimension | 910 x 500 x 1750 mm (L x P x H) | 870*460*1600 mm (L*P*H) | |||
| Communication | Chargeur vs véhicule électrique | CCS2 : PLC (DIN 70121: 2014-12/ ISO15118) GBT : CAN (GB/T 27930) | |||
| Protocole de communication | OCPP 1,6J | ||||
| Réseau Relations | 4G / Ethernet / Wi-Fi 2,4 GHz | ||||
| Environnement Indice | Opération Température | -30 °C à +50 °C | |||
| Humidité de fonctionnement | 5 % à 95 % sans condensation | ||||
| Altitude de travail | ≤2000M | ||||
| Niveau de protection | IP55 | ||||
| Note IK | IK10 (IHM : IK08) | ||||
| Site d'application | Intérieur/Extérieur | ||||
| Méthode de refroidissement | Refroidissement par air pulsé | ||||
| Protection de sécurité | Protection multiple | Protection contre les surcharges, les courts-circuits, la surchauffe, la mise à la terre, les fuites de courant et les surtensions. | |||
| Informations sur l'emballage | Poids net | ≤340 kg | ≤ 270 kg | ||
| Poids brut | ≤400 kg | ≤350 kg | |||
| Normes et certification | Certificats | CE / CB | |||
| LVD | EN CEI 61851-1 / EN CEI 61851-23 / EN CEI 61851-24 | ||||
| CEM | EN IEC 61851-21 | ||||
| ROUGE | EN300 330 V2.1.1 / EN301 908-13 V13.2.1 / EN301 908-2 V13.1.1 / EN301 908-1 V15.2.1 / EN301 489-1 V2.2.3 / EN301 489-3 V2.3.2 / EN301 489-52 V1.2.1 / EN CEI 62311:2020 | ||||
| Conformité supplémentaire aux normes | CEI 62196-3 | ||||

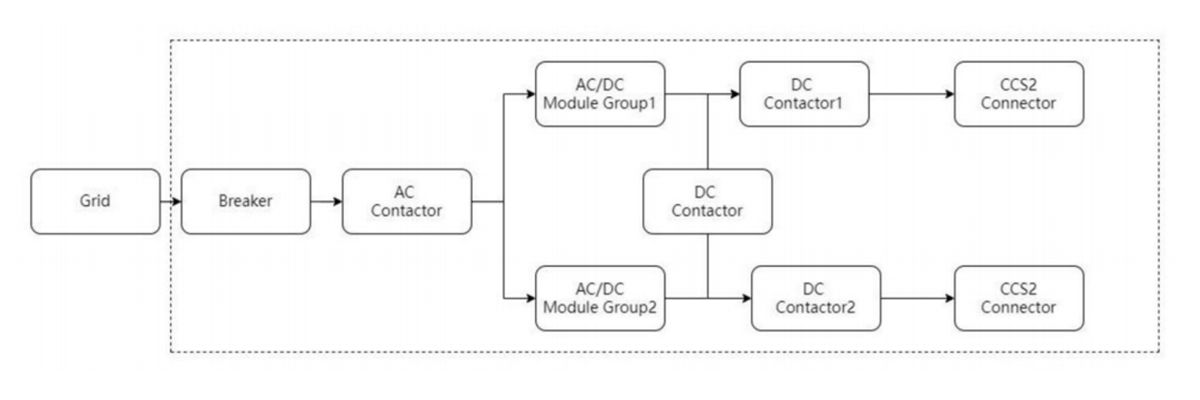

Architectures des systèmes de recharge
Scénarios d'application :
stations-service autoroutières
Stations de recharge pour véhicules électriques commerciales et publiques
Dépôts de flottes et centres logistiques
aires de stationnement pour les communautés résidentielles
zones industrielles et immeubles de bureaux
Q1 : Quelles normes le chargeur rapide CC YLNXD prend-il en charge ?
A1 :Il prend en charge les normes CCS2 et GB/T et est conforme aux certifications IEC 61851-23:2023, CE et CB.
Q2 : Peut-il fonctionner dans des conditions météorologiques extrêmes ?
A2 :Oui. Grâce à sa protection IP55 et à ses modules entièrement encapsulés, il fonctionne de manière stable de -30 °C à +50 °C.
Q3 : Prend-il en charge la surveillance à distance ?
A3 :Absolument. Le chargeur prend en charge le protocole OCPP avec connectivité 4G/Ethernet pour la commande et la maintenance à distance.
Q4 : Quels sont les modes de paiement disponibles ?
A4 :Compatible avec les options de paiement par application, carte RFID, code QR et prélèvement automatique.
Nous sommes un leader de l'innovation et de la fabrication de batteries au lithium, dédié à la conception et à la fabrication de batteries solaires et de systèmes d'alimentation LiFePO4 de haute qualité. Notre cœur de métier couvre l'ensemble du cycle de vie du développement produit, de la conception initiale à la production finale de packs de batteries au lithium fiables. Nous sommes fiers de servir divers secteurs avec des solutions personnalisées pour le stockage d'énergie, les systèmes d'alimentation de secours critiques, ainsi que les onduleurs et panneaux solaires compatibles.

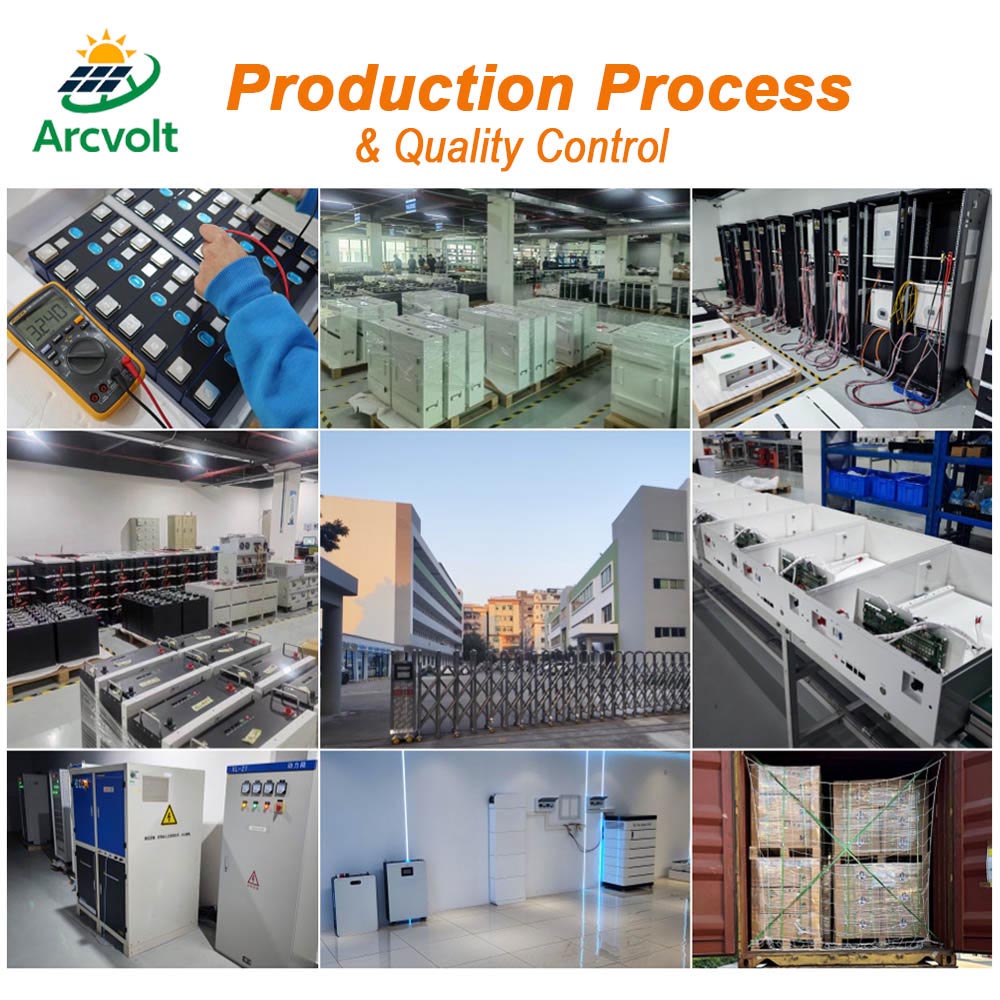

Grâce à une technologie de production automatisée, Arcvolt est en mesure de répondre rapidement aux besoins de ses clients. Cependant, le délai de livraison exact dépend de la quantité et de la saison de la commande.
